日常翻车?真·AMD上古平台装机

发布于 2020-04-15  175 次阅读


前段时间翻找某镜片破损的「犯罪分子视角」USB外置摄像头时,无意找出了一些硬件。本着「好玩」的原则,我决定用这些找到的硬件装一台台式机。

45nm的X2 5000,CACUC批次,当年的开核神U之一。可惜这颗U到我手里后从没有过机会展现他4核应有的性能。来源为某亲戚的智商税二手机拆机。

4根DDR2 667 1G窄条。显然不是真金士顿。

这是我初二的时候为了搭上面那颗CPU而专门买的。同时购入的还有一张二手华擎770主板。结果华擎主板点不亮......

当时由于快递柜没有普及,而我购买硬件需要在家长不知情的情况下购买,于是只好节衣缩食找校门口的淘宝代购,这便使得麻烦的售后基本成为了不可能。因此这张点不亮的华擎770,只好自认倒霉......

HIS的HD6770 1G,2012年自己装第一台电脑的时候购买(之前家里只有某年岁比我还大的古董图拉丁电脑和09年购入的DELL 品牌机(775平台))。其实相同的显卡还有一张,由于风扇故障被我改装散热(之后你们会见到),两张显卡组成AMD CrossFire。

背面,有一说一,这卡真的新......

机箱电源就用个人18年暑假装机翻车剩下的机箱电源即可,(当时准备把家中的台式机通过换主板、机箱的方式做到小型化,原定配置为i5 3570k,华擎B75 itx,GTX970 4G,DDR3 16G,双SSD+双HDD,到货后由于显卡挡电源+主板点不亮只好作罢。当时接近开学,而我又没有发快递的办法,所以主板再次自认倒霉......)

看到这些硬件,我离成功装机还差什么呢?

没错,一块主板!

于是我打开万能的某宝,和旗下的某鱼,开始寻找一块合适的主板。

需要支持DDR2,AM2开核,大小不能超过18*23,想来想去这样的选择,看来只有寨板了......

虽然是寨板,但由于服役时间短,用起来起码比那些锻炼了10年以上的二线品牌AM2主板稳定......

这块板似乎不错,可是要100+大洋。为了装一台这种性能的电脑,根本不值。(有这钱我为什么不去玩X58?)

结果,刚把这块板点进收藏,打开闲鱼,我便发现了一张和这块板几乎完全一样的主板,50元包邮,发货地和我同城,送X2 250。

这简直是我量身定制啊,二话不说赶紧下单~

到手的就是这块板了,对比一下,是不是除了散热片,完全一致?

NVIDIA C68新品,D2+D3双内存插槽,双SATA+单IDE,标配的PCIe和PCI接口。

全家福摆一下,开始装机啦~

装好的样子

找出两年前的「翻车」机箱,取出电源

连接电源,开机!

然后戏剧性的一幕发生了:点......点不亮?

难道我收二手主板的「非酋」光环再次发挥了作用?算上这块总共收过4块2手板,就1张G31能一次点亮......

气急败坏的我祭出了秘密武器:诊断卡!

FF不跑码。这根本就是......CPU自检没过嘛。

这板子有问题,退货吧。

我又双叒叕翻车了???

第二天,就在我等待卖家同意退货之时,我注意到了一个细节:

卖家一直强调让我用DDR3内存测试这块主板,而这块主板DDR2内存槽上的灰尘也远多于DDR3内存槽,说明它以前一直使用的是,DDR3内存?

可是,AM2不支持DDR3,不能用开核5000的话,我这次装机,又有什么意义?

算了,先点亮再说吧。于是,我准备用卖家送的X2 250和DDR3内存,再度测试这块主板。

从暑假装的准系统上拆一根贼船的梳子下来

装上,开机,然后,它居然......跑码了?

难道真的是DDR2内存的问题?

于是我分别测试不装内存、装不兼容内存,发现:

不装内存、装不兼容内存(AM2配DDR3)自检卡在d4。

X2 5000配DDR2内存,自检卡d5。

奇怪?之前的FF哪里去了?

难道真就是我昨天脸黑,活该点不亮吗?

于是我假装这块主板是好的,装入X2 250和DDR3内存,压上散热器(之前散热器是放上的,没装扣具),再次测试:

情节再次反转:我又一次见到了,熟悉的FF。

为什么?扣上散热器就会挂?

我反复重装CPU,发现:装CPU的时候,需要让CPU在活动位置尽可能偏向左下角,这样有可能跑码。否则,必定FF。

同理,散热器安装方向是有讲究的。如果破坏了CPU脆弱的接触,对不起,照样FF。

于是,在我不断的尝试下,终于,点亮了这块主板!

此时我不知如何评价自己,就在准备和卖家商量退货还是留下主板时,屏幕上的光标停止了闪烁。

然后,就再也点不亮了......

我愤怒了

这分明就是CPU插座有问题,导致CPU不能正常工作而已吧。

于是,聊天,退款,威胁,一气呵成。

实在不行申请某宝仲裁了,我好歹也是1k+淘气值的淘宝用户,不带这么耍我的!

好在卖家当天晚上就同意了退款。

第一块板点不亮,并不意味着我就此放弃装机。这次我也不强求DDR2,开核了。只要AM2、AM3平台,小板,便宜,能用就行!

于是,我又搜索某鱼,挑选某帝都的卖家,下单了一块主板。

真实鞋盒,可惜我已经有了机箱。

开包,就是这货了。

标准南北桥设计,AMD 780G芯片组,输出带DVI,可转HDMI。(这年头VGA显示器不好找了,起码我找不到了),标配IO接口。

不过,注意到CPU下的那面白色了吗?摸起来凹凸不平的。

来张特写,让大家看得更清楚一些。

这是什么?打孔,飞线板。

我怕是又翻车了......

询问卖家,卖家装傻表示这白色与他无关。

算了,不管了,先点亮再说。管你打孔飞线,能稳定亮机的主板就是好主板!

梳子安排上,感觉如此廉价感十足的主板配不上这根梳子(12年的时候花了不少钱呢)。

一发点亮,扣散热器点不亮,重装CPU,点亮,再扣散热器,依旧点亮。

好吧,可能我装AMD散热器的姿势存在些许问题,不过,起码能在正常安装散热器的情况下亮机啦~

AMD散热器这么紧,就算CPU想再接触不良,也很困难了吧。

熟悉却又陌生的00。

显卡,这里放出的是我魔改过的那块HD6770。大概6年前,这张显卡的原装风扇出现了问题,啸叫严重。于是我拆除原装风扇和导风板,从此,这张显卡就过上了靠扎带捆绑风扇的日子。

装入显卡,正常点亮。莫名感觉,好开心~

然后就是装机啦

国际惯例,先装电源

之后上主板

在外面看上去还很娇小的主板,装入机箱中却显得如此巨大,几乎填满了机箱的空腔(喂、想什么呢?)

能点亮,没翻车

安装显卡,风扇与PCI槽位置冲突?没关系,大力出奇迹就好了!

连接显示器,似曾相识的,机箱挡接线

点亮是当然能点亮的啦~要不然我就不会在这里发这篇博客了

硬盘,三星80G IDE,迈拓120G IDE,西部数据80G SATA * 2

两块IDE硬盘均为智商税机拆机,西部数据80G SATA盘我其实有3个,2014年为实验RAID5购买,后因速度太慢放弃。其中一个在某Q9300机器上服役。(你到底有多少台电脑啊?如果你的电脑全都变成妹子,那是不是要后宫起火啊?

IDE硬盘的主从盘跳线设置,不知道多少人还记得这个。

科普:一条IDE排线可以同时连接3个设备,从近到远分别为Host-Slave-Master。

SATA:已经没有奴隶(Slave)了。(一条SATA线只能点对点连接2个设备)

综合容量和安装限制,我选择了120G的迈拓和80G的西数。

值得一提的是,这代西数硬盘(大概是初代SATA?)有一个奇怪的特性。看到图中似乎能打开的挡板了吗?把它撬开之后:

惊现大4P供电接口!

果然是,转型期的设计呢

2020年还在装IDE硬盘?你不要面子的嘛~鄙视!

我不但要装IDE硬盘,还要IDE硬盘装Win7,用给你看!

BIOS界面。U2417H传统艺能:HDMI输入不全屏(机理未知)。

大力diss一波闲鱼卖家,让他退钱。不为要钱,就为心情(不管是谁买到打孔板很定都会不爽对不对呀~)。

真·雁过拔毛

到这里我的装机就算是基本完成了,也算是了却了从高三前到现在的一个夙愿吧。(夙愿?你有什么资格有夙愿?

有兴趣评论的观众可以Page Down到评论栏,其余人可以点右上角(Mac为左上角)红色x啦~

(如果你注意到滚动条的话,就能发现我在骗人)

(怎么可能就这么简单的完结嘛~如果不翻车的话,怎么能算是我的装机)

装系统,装显卡驱动。

然后,喜闻乐见地,花屏了

赶紧拆开,准备更换显卡

核心周围没有保护框,记得6年前改装散热的时候,我把一个黑色的正方形塑料丢掉了......

估计是仓储期间被粗暴对待,由于没有保护框,散热器压到核心了。

这也能解释为什么安装驱动后,才会出现花屏。

此卡基本报废,换卡吧。

装上另一张卡(风扇也出现了问题所以同样进行改装,只是这次12cm风扇没有选择扎带固定,而是直接放在了机箱内)

亮机,问题解决。

这样的主板用贼船的梳子让我实在难以接受(1600屈成1066),所以我直接某宝下单了两条DDR3 2G内存。

明明选的是最便宜的随机发,卖家却发了金士顿。还是很良心的。

右边是从储物箱内翻出的移动硬盘,内部是一颗64G的三星830。

IDE硬盘装Win7实在是太难以接受了~我选择放弃

这颗830同样购于2012年,花费700+,也是我所拥有的第一块SSD。

2015年从机箱内退役,从此被做成移动硬盘,在学校为班级多媒体电脑充当3年(实际2年)的Windows To Go启动盘,让老师们用上了Win10,也为同学们花式开车提供了平台

由于硬盘盒不支持Trim,这块硬盘掉速十分严重......

现在,也是时候,将她从这层牢笼中,解放出来了。

拆硬盘盒需要撬开脚垫,总感觉,好浪费的说~

SSD本体。

不遮掩序列号也没有关系,反正这种老古董也早过保了。(还不是你懒)

更换内存

(算了不开车了)

安装SSD

这机箱自带的硬盘螺丝和2.5寸硬盘螺丝孔位不匹配,只好另寻螺丝。

尝试重装系统——安装过程黑屏,直觉告诉我是显卡过热。

打开机箱,发现12cm风扇位置变化严重,对显卡送风量不足,且机箱内部风道不合理,积热严重......

于是,将12cm风扇移动到背面辅助出风,另取高转速9cm风扇作为显卡散热。具体过程不再描述。

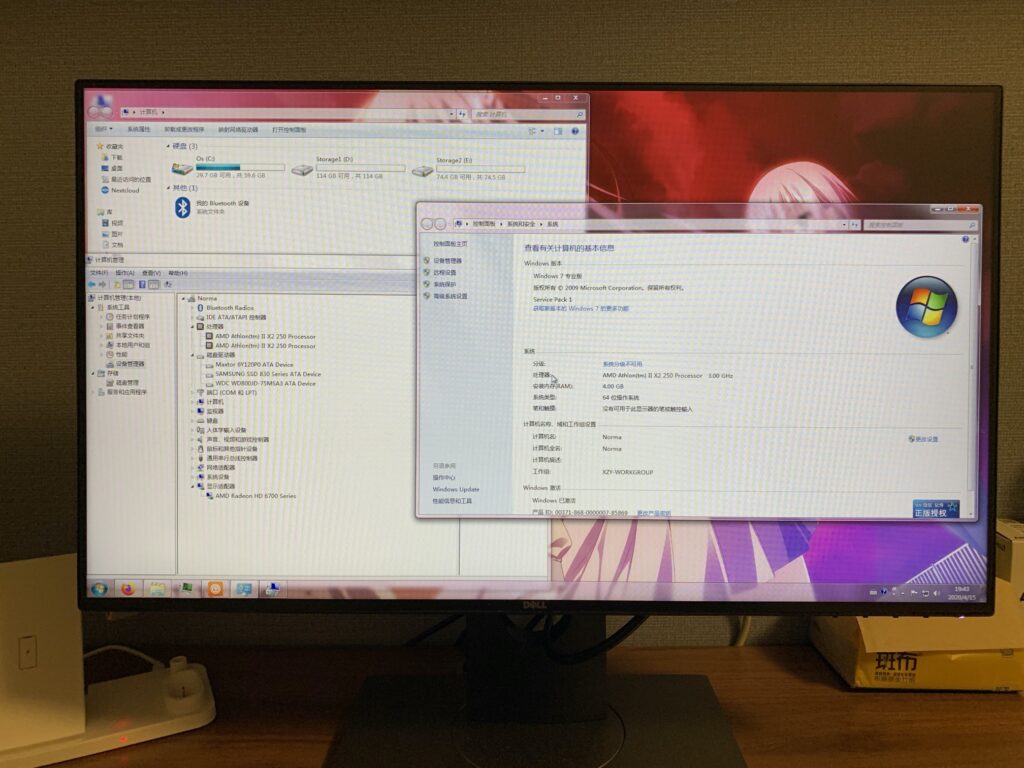

系统内硬件信息

最终效果图

不知为何,看着Windows 7熟悉的界面,胸中便会隐隐作痛。

就像,身体里的一小部分,突然,被绳子吊起,然后不断旋转,扭曲,直到,揉成一团之后的样子。

明明,那样的事情之后,已经决定,不再安装,Windows 7了。

可是,为什么,这本不应见到的一切,却以这样的方式呈现在我的眼前。

「你为何还要战斗,

甚至不惜为此起誓不再哭泣。」

「我会感叹你的冲动与悲怜。

最重要的是,你引以为傲的强大。」

大概,已经不需要,再战斗了吧。

(方引号内两句摘自千桃本篇)

(别说了,桌面看着就胃疼,玩过《樱之诗》的都知道)

(真·引经据典)

上午找硬盘时还无意中发现了以下几样东西:

两条DDR2 800 2G

一颗LGA775 CPU

Core 2 Duo E8600,(注意不是8400,是8600),默频3.33G,775针最强双核之一。(上面还有十分稀有的E8700)

高三的时候失了智,屯的CPU和内存。(本来准备玩Dell 760usff准系统,可惜准系统没货了qwq)

下次装机的主角,可能就是它了。

不,你不想装机!

人家......才不是图吧垃圾佬呢~

所以,你写这种小学生都不如的流水账,很开心吗?

我是Amagi_Yukisaki,没有心,却能感受痛苦的存在。尽管对于一切的答案,我不清楚,也无法探明,但是,只要自身还未被抹去,那我的探索,则永不停止。

Upd 2020.04.25:

散热好吵的说~

改散热把机器改boom了。真的是,自作自受呢!
